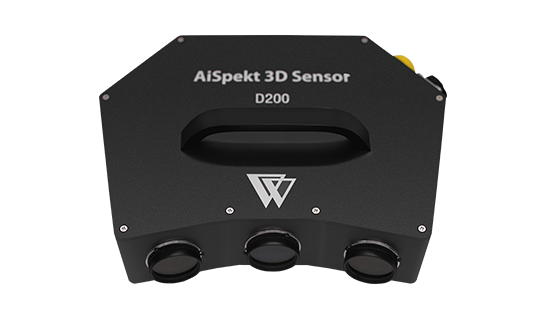

AiSpekt3D Sensor D200

精密机械加工产品检测及测量

技术特点

预校准

出厂前预校准，一次采集即可获得三维点云数据

高精度

采用蓝色结构光获得极高的三维测量精度

超长使用寿命

工业级设计确保更长的使用寿命

低误差

最大程度地避免了运动控制系统所引起的误差

高精度扫描目标物

在PMD方向，具有对玻璃及陶瓷等材料表面进行精密尺寸、形貌测量以及缺陷检测，快速定制及产品化的能力；

更快的在线检测速度

无需额外的控制器或PC来进行3D测量，新型双核控制器和硬件加速功能可满足在线生产速度。内嵌硬件加速单元满足部分对检测时间有严格要求的场景，可以使AiSpekt3D Sensor D200加速4倍。

技术参数

  • AiSpekt3D Sensor D200
  • 性能指标

    具体参数

  • 扫描速度(hz)

    6

  • 像素

    双目500w

  • 扫描距离(mm)

    162 – 182

  • 视野(mm)

    114.5 * 71.5 –117.1 * 78.3

  • Z方向精度(um)

    15 um

  • XY分辨率(mm)

    0.05 – 0.06

  • 外观尺寸(mm)

    280 * 215 * 60.5

  • 光源

    蓝色UV光（405nm）

  • 数据接口

    千兆以太网

  • 输入（可选）

    差分编码器，1路数字信号触发器

  • 输出（可选）

    2路数字信号输出，RS485

  • 电压

    DC12V (60w)）

  • 机身防护

    IP66

  • 温度

    工作温度 0-40 存储温度 -10-60

  • 计算环境
    CPU: Intel i7
    内存: 8G DDR3
    操作系统：Win10/Win7
    或者

    嵌入式GPU环境

  • 支持点云格式

    STL/PLY/OBJ等

  • 接口支持

    GigE/USB 3.0

应用场景

工业制造

Industrial manufacturing

三维重建

Three-dimensional reconstruction
